SMT 0.2mmプロトタイプPCBアセンブリはプリント基板の製作サービスをカスタマイズした
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | CRT |
| 証明 | ISO9001/ISO14001/IATF16949 |
| モデル番号 | CRT-PPA-012 |
| 最小注文数量 | 1部分 |
| 価格 | USD 1.32 ~ USD2.12/piece |
| パッケージの詳細 | 真空パック+Carton箱 |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 50000 PCS/MONTH |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| PCBの最高のサイズ | 555x455mm | PCBの最低のサイズ | 30x30mm |
|---|---|---|---|
| PCBの最低の厚さ | 0.2mm | 最低ギャップ | 0.5mm |
| 分BGA | 0.2mm | 最高の構成のサイズ | 55mmx55mmx15mm |
| ハイライト | SMTプロトタイプPCBアセンブリ,0.2mmプロトタイプPCBアセンブリ,0.2mm PCBプロトタイプ サービス |
||
製品の説明
カスタマイズされたプリント基板の製作プロトタイプPCBアセンブリ サービス
私達を特別にさせる何が:
- 経験ほぼ20年の:多くの分野からのStroingの設計チーム
- アナログ/デジタル:安定した製品性能を保障するさまざまな設計技術
- PCBのレイアウト:さまざまなPCBのデザイン・テクニックのベテランの設計のチーム
- ファームウェア開発:多くの破片家族とのさまざまなプログラミングのプラットホームの経験
指定:
|
|||||||||||||||||||||||||||||||
電子設計過程の細部:
- 指定:設計装置の完全な及びcompleleの理解の保障
- 提案:明確なプロジェクトのタイムライン及びmilestonsとの正確な提案を発生させなさい
- 概念設計:、設計のキー コンセプトそして確認された面のための支持のスケッチの最高レベルの設計ブロックと凝視する
- 回路設計:設計図は設計specsの一貫性でいつも発生し、PCBのレイアウト段階がその後始まるまで保たれる
- PCBのレイアウト:設計図が確認された後正しいPCBのレイアウトの技術を使用するために、私達は私達のチームの広範な経験に板が分野で確実に働くことを保証するために頼る
- プロトタイピング:私達は設計テストおよび証明のための速い転換PCBプロトタイプを作り出す
- 承認される:の後でそれぞれのプロトタイプのある特定の円形は広くテストされる、私達は顧客とのPCBの承認に得て、も生産段階に動いてもいい

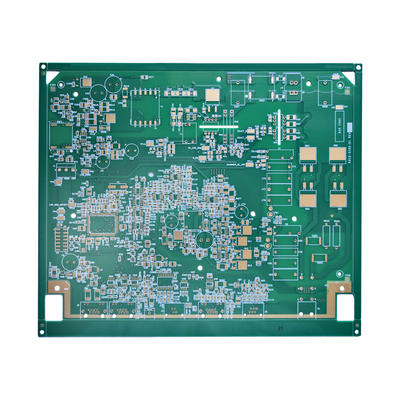

製品イメージ:
