SMTの多層印刷配線基板アセンブリ電子工学プロトタイプ

起源の場所 中国
ブランド名 CRT
証明 ISO9001/ISO14001/IATF16949
モデル番号 CRT-PPA-011
最小注文数量 1部分
価格 USD 1.32 ~ USD2.12/piece
パッケージの詳細 真空パック+Carton箱
受渡し時間 5-8仕事日
支払条件 T/T
供給の能力 50000 PC/月

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの最高のサイズ 550x450mm PCBの最低のサイズ 30x30mm
PCBの最低の厚さ 0.2mm 通関サービス 利用できる
最低BGA 0.2mm 適用 カスタマイズされる
ハイライト

SMTの多層印刷配線基板

,

SMTはプリント基板 アセンブリを

,

0.2mm PCB SMTアセンブリ

メッセージ
製品の説明

SMTの多層印刷配線基板アセンブリ電子工学プロトタイプ



OEM ODM SMTプロトタイプ電子工学の多層印刷配線基板注文PCBアセンブリ



米国について:

  • 速く、ワンストップ サービス
  • 設計、クローン、OEMのODMサービスを受け入れなさい
  • PCB+Components+PCBA
  • RoHS/ISO9001/TS16949/ISO14001/ISO13485
  • 4時間以内の速い引用、普通

指定:

工程能力 私達は次のサービスを提供する
PCBの最高のサイズ 550x450mm

1. HDI PCBのサンプル、大量生産PCBAのサンプル、大量生産


2. SMTの破片の処理


3. 差込式の処理


4. 溶接の後


5. PCBAの半仕上げプロダクト生産


6. 機械アセンブリ

PCBの最低のサイズ 30x30mm
PCBの最低の厚さ 0.2mm
PCBの形 無制限
single-sided/両面を支えるためにかどうか はい
最低の構成のサイズ 201
構成の高さ 0.2-25mm
最低ギャップ 0.5mm
最低BGA 0.2mm
最高の構成のサイズ 55mmx55mmx15mm
SMTパッチの部品のタイプ SOPのSOT、QFN、QFP、BGAの結合
コネクターを取付けること可能なそれはある はい
それははんだ付けされる波である場合もあるかどうか はい



PCBの塗布:

  • IOT
  • 産業
  • LED
  • AIのスマートな家
  • 計器
  • 消費者Electornics
  • 医学
  • 自動車

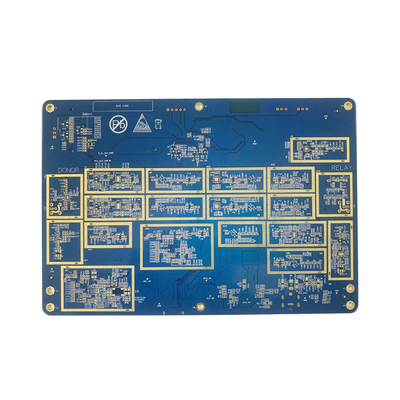

SMTの多層印刷配線基板アセンブリ電子工学プロトタイプ 0

製品イメージ:
