0.05mmの0.25mm堅く適用範囲が広いサーキット ボードの生地の織物の試験装置
| 起源の場所 | 広東省、中国 |
|---|---|
| ブランド名 | CRT |
| 証明 | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| モデル番号 | CRT-FPC-031 |
| 最小注文数量 | 10pieces |
| 価格 | $5-15/pieces 10-999 pieces |
| パッケージの詳細 | 真空パック＋湿気＋湿気カード |
| 受渡し時間 | 5 |
| 支払条件 | T/T、L/C |
| 供給の能力 | 100000/pieces/15単語日 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 層 | 1-16L | 起源の場所 | 広東省、中国 |
|---|---|---|---|
| 銅の厚さ | 1/4、1/3、2/3、1/2、1つのoz | 板厚さ | 0.05mm - 0.25mm |
| 最少穴のサイズ | 0.05mm | 最少線幅 | 0.05mm |
| 最少行送り | 0.05mm | ねじれと曲げ | ≤ 0.75%、最小: 0.5% |
| TGの範囲 | 130 - 215 ℃ | ||
| ハイライト | 0.25mm リジッド フレキシブル回路基板,0.05mm リジッド フレキシブル回路基板,0.25mm リジッド フレックス プリント回路基板 |
||
製品の説明
0.05mm 0.25mmの堅く適用範囲が広いサーキット ボードの生地の織物の試験装置
ファブリック、テキスタイル、リジッド フレキシブルおよびフレキシブル プリント回路 (FPC) 用の試験装置
ワンストップ OEM サービス:
必要に応じて、PCB 設計のすべての側面を調達、整理、管理して、製品が必要なすべての基準を満たし、簡単で費用対効果の高い製造のために完全に最適化されるようにします。
適切に設計された PCB とは、次のことを意味します。
- 生産上の問題の減少
- 品質管理の改善
- コスト削減
- 製造時間の短縮
私たちは、お客様に競争力のある価格のプリント回路基板を少量および大量に提供するよう努めています。
FPC 製造能力:
| ラミネーションの銅の厚さ | 1/3～1オンス |
| 製品ボードティックネス | 0.036～2.5mm |
| オートカット精度 | 0.075mm / 6.5mm /±0.025mm |
| CNC スロットの長さと幅の最小パーセント | 2:01:00 |
| 最大アスペクト比 (厚さ/穴径) | 8:01 |
| めっき Cn の均一性 | 90%以上 |
| パターン間の精度 | ±3mil ( ±0.075mm) |
| 穴へのパターンの精度 | ±4mil ( ±0.1mm ) |
| 最小線幅/スペース | 0.045 /0.045 |
| エッチング耐性 | ±20%(±0.02mm) |
| カバー層の位置合わせ公差 | ±6mil (±0.1mm) |
| C/Lをプレスするための過度の接着公差 | 0.1mm |
| 熱硬化性 S/M および UV S/M のアライメント公差 | ±0.3mm |
| 最小 S/M ブリッジ | 0.1mm |
| S/M からパッド、SMT までの最小スペース | 0.075mm / 0.1mm |
| パッド/SMT への凡例の最小スペース | 0.2mm / 0.2mm |
| Ni/Au/Sn/OSPの表面処理厚さ | 1~6um/0.05~0.76um/4~20um/1um |
| 最小サイズ E-テスト済みパッド | 8×8ミル |
| テストされたパッド間の最小スペース | 8ミル |
| 輪郭の最小寸法公差 (外縁から回路まで) | ±0.1mm |
| 輪郭の最小寸法公差 | ±0.1mm |
| 輪郭の最小 R コーナー半径 (内側フィレット コーナー) | 0.2mm |
| 輪郭を描く最小スペース ゴールデン フィンガー | 0.075mm |
リジッド フレキシブル PCB の応用と開発:
CRT は 2010 年からリジッド フレックス PCB の開発と製造を行っており、リジッド フレックス PCB メーカーになりました。現在、CRT は、自動車、医療、産業、消費者向け電子機器 (ヘッドフォン、携帯電話、電子タバコ) で使用されるリジッド フレックス PCB の製造を成熟させることができ、リジッド フレックス PCB 設計で顧客を支援することもできます。基本的な片面基板から最大 40 層までの PCB を製造し、PCB の製造、組み立て、コンポーネントの調達、機能テストを含むワンストップのターンキー サービスを提供します。

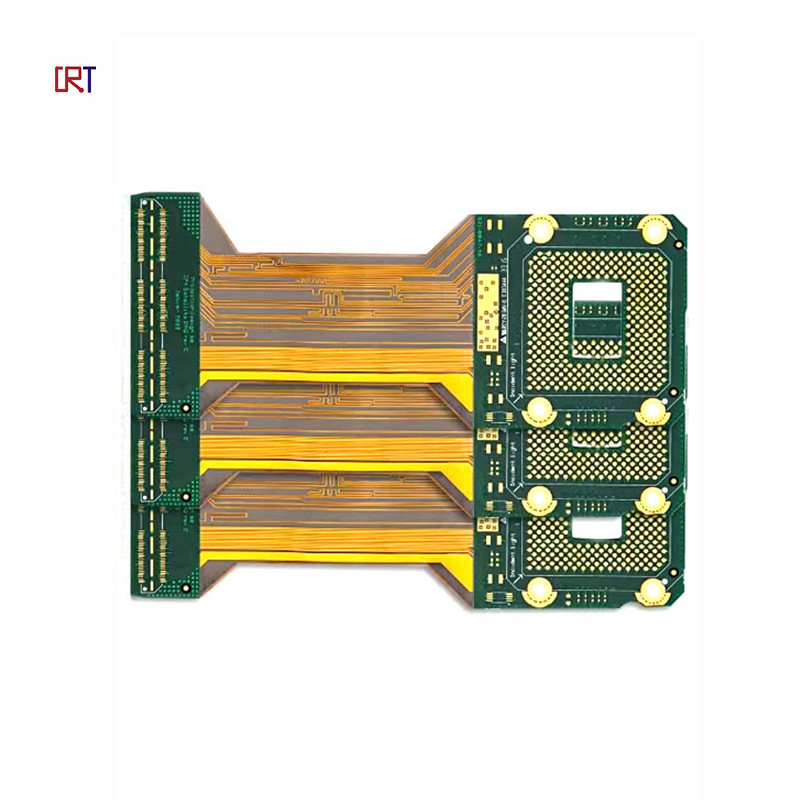

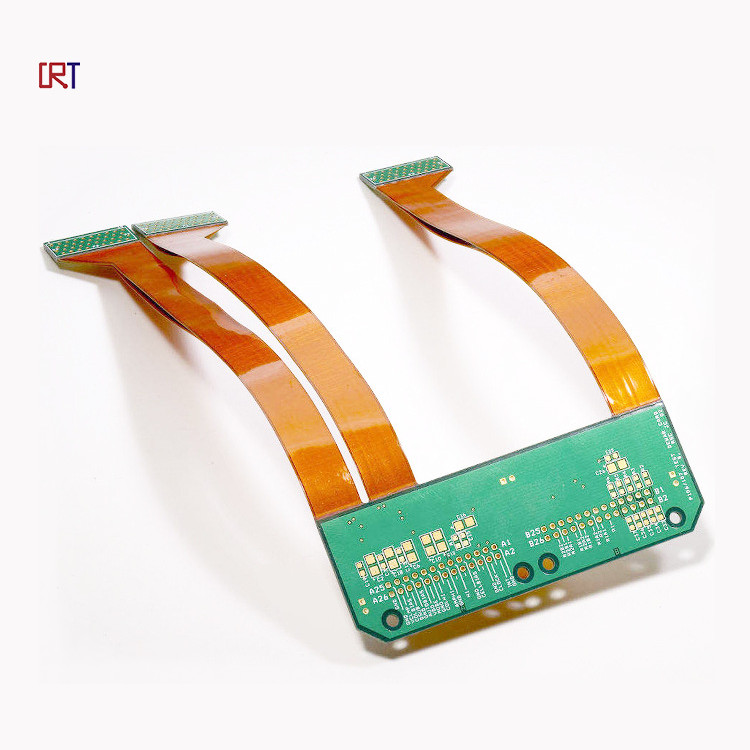

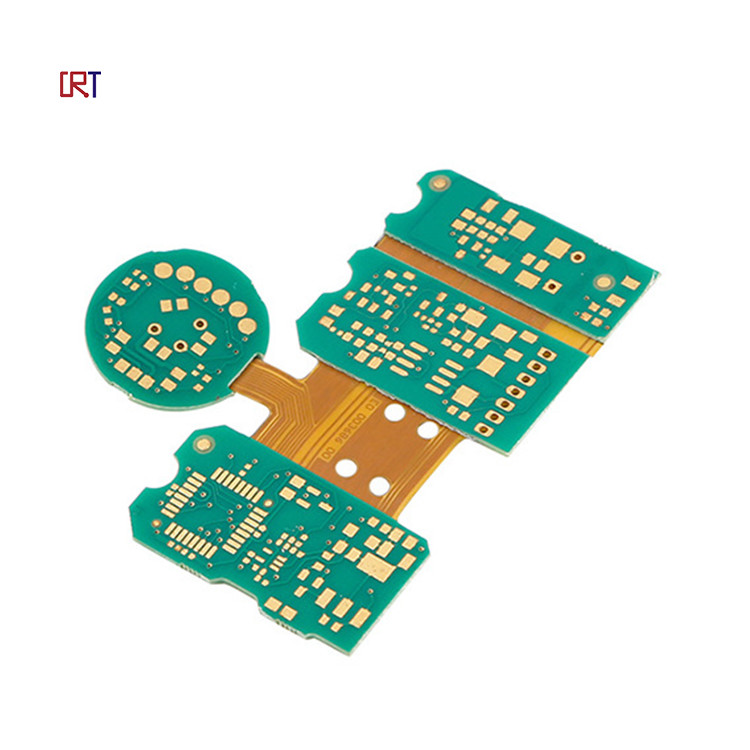

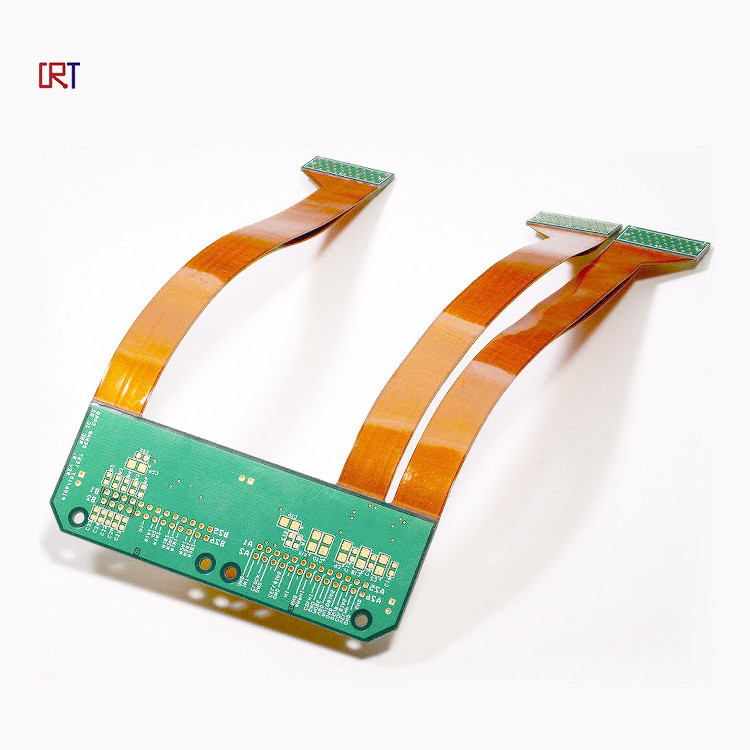

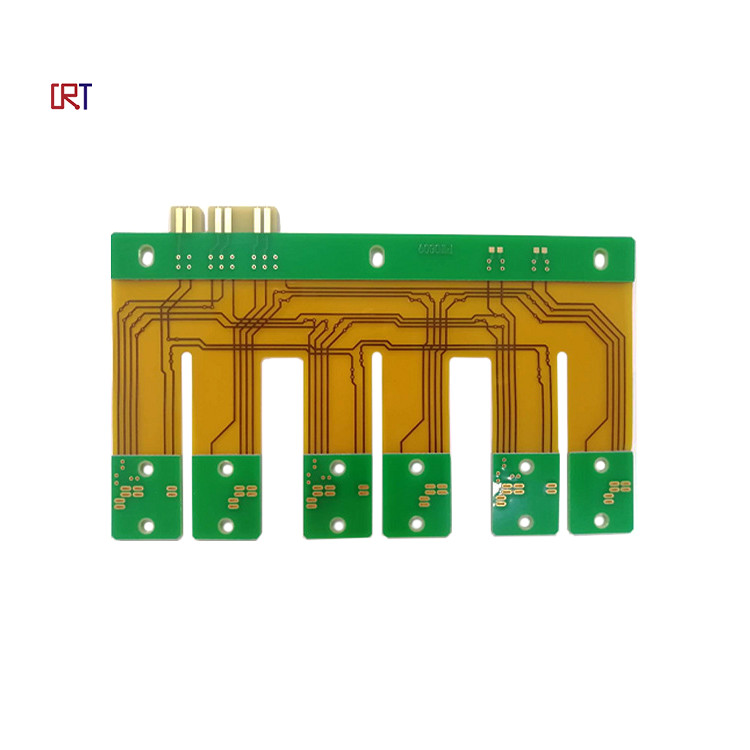

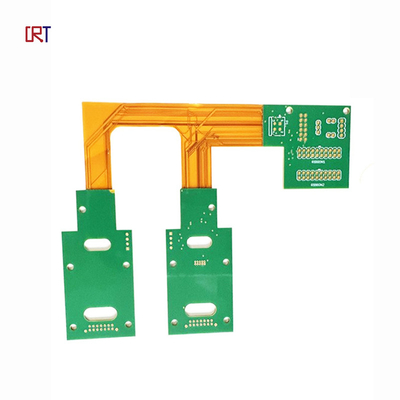

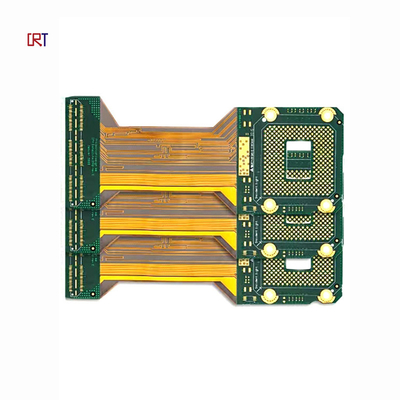

製品画像:
よくある質問：
1.どんなサービスがあるの？
当社は、RD、PCB 製造、SMT、プラスチック射出および金属、最終組み立て、テスト、およびその他の付加価値サービスを含むターンキー ソリューションを提供しています。
2. PCB/PCBA サービスの主な製品は何ですか?
医療、自動車、エネルギー、計測器、家電業界が、当社の PCB/PCBA サービスの主な顧客です。
3. どのようなサービスを提供していますか?
私たちは主にPCB +アセンブリ+コンポーネントのソーシングサービスに焦点を当てています.さらに、プログラミング、テスト、ケーブル、エンクロージャ アセンブリ サービスも提供できます。
私たちは主にPCB +アセンブリ+コンポーネントのソーシングサービスに焦点を当てています.さらに、プログラミング、テスト、ケーブル、エンクロージャ アセンブリ サービスも提供できます。
4. PCB とアセンブリで使用できるファイル形式は?
Gerber、CAM Auto CAD DXF、DWG フォーマット。
