カメラPCBのデザイン・サービスの注文の電子工学のプリント基板多層アセンブリ

起源の場所 中国
ブランド名 CRT
証明 ISO9001/ISO14001/IATF16949
モデル番号 CRT-SJ-007
最小注文数量 1piece
価格 US$ 1.18~2.73/piece
パッケージの詳細 真空パック+湿気+湿気カード
受渡し時間 14仕事日
支払条件 T/T
供給の能力 40000sqm/Month

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
適用区分 、自動、産業のデータ通信、カメラ医学 層の計算 1~20L
Matierial PIのペット、ペン 板厚さ 0.05mm~1.0mm
銅の厚さ 0.33oz~4oz サイズ 2mm~1500mm
ハイライト

カメラPCBのデザイン・サービス

,

多層PCBのデザイン・サービス

,

カメラ注文PCB板

メッセージ
製品の説明

注文の電子工学のプリント基板多層PCBの設計アセンブリ サービス

私達の利点:
1. ハードウェア デザイン+ソフトウェア プログラム+ PCBのレイアウト+顧客のためのPCBアセンブリを+包装サービス カバーするワンストップ サービス。
2. PCBの自動、自動、医学の、産業制御、保証、コミュニケーション、電源のPCBAの生産との多くにより20年の経験はファイルした。私達は私達の顧客が生産の彼らの難しさを取扱い、中国からの調達によって要するのを助ける。
3. 私達はいろいろな種類のelectronic.partsに完全なBOMの調達を、コネクター、プラスチック型およびケーブル、等提供する。  私達に保証の質のほとんどの専門の構成の調達のチームそして競争の調達チャネルがある。
4. 即刻のフィードバックおよび短い受渡し時間。私達は全体的な顧客に24時間のオンライン サービスを提供する。私達は5日の24の時間およびPCBアセンブリ プロトタイプ内のBOMを引用する。
5. プロトタイプおよび大量生産は両方受諾可能である。最低順序の量制限がない。
6. 私達は配達の前にPCBおよび主要部分を両方テストする。私達の保証はすべての板およびプロダクトのための12か月である。
7. 私達は私達の長期協同の顧客に信用を提供する。

指定:

工程能力私達は次のサービスを提供する
PCBの最高のサイズ550x450mm

1. HDI PCBのサンプル、大量生産PCBAのサンプル、大量生産
2. SMTの破片の処理
3. 差込式の処理
4. 溶接の後
5. PCBAの半仕上げプロダクト生産
6. 機械アセンブリ

PCBの最低のサイズ30x30mm
PCBの最低の厚さ0.2mm
PCBの形無制限
single-sided/両面を支えるためにかどうかはい
最低の構成のサイズ201
構成の高さ0.2-25mm
最低ギャップ0.5mm
最低BGA0.2mm
最高の構成のサイズ55mmx55mmx15mm
SMTパッチの部品のタイプSOPのSOT、QFN、QFP、BGAの結合
コネクターを取付けること可能なそれはあるはい
それははんだ付けされる波である場合もあるかどうかはい


私達について:


Crollの技術(CRT)は中国の一流の専門の電子PCBアセンブリ製造業者である。私達は電子プロダクトPCBのアセンブリおよび製造業でICT、AOI、FCTのテストおよび最終組立て、SMTにSMTからのサービスのフル セット、MIを提供する18年間までの経験8000,000ポイント毎日ある;すくいの差込は日、完全なIPC、IPQC、OQAおよび他の管理プロセスの製品とサービスごとの200,000部分自動車、電力、コミュニケーション、宇宙航空、医学の、産業制御、コンピュータ利用技術および他の分野で広く利用されている

映像の細部:

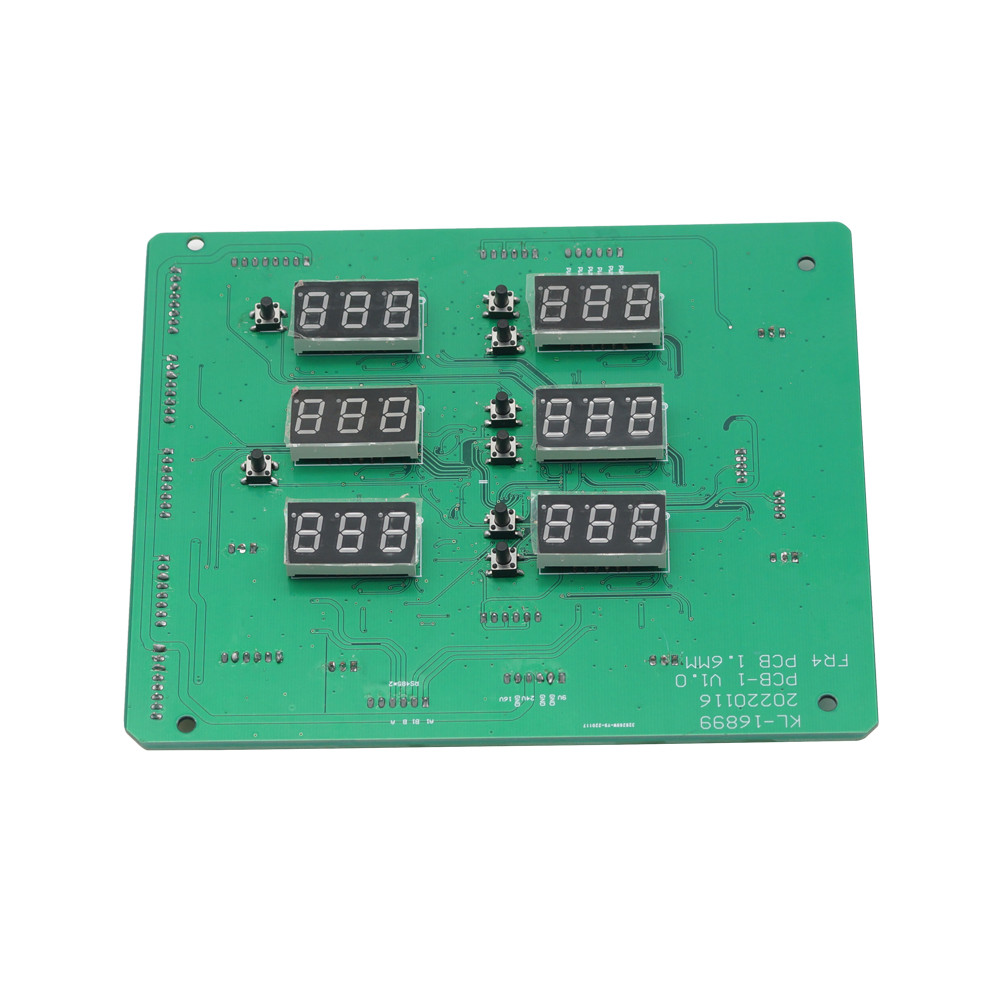

カメラPCBのデザイン・サービスの注文の電子工学のプリント基板多層アセンブリ 0
