1L 4L陶磁器PCB板電子工学のプリント基板 プロトタイプ

試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x層の計算 | 1-4L | Matierial | のSU、ガラス陶磁器 |
---|---|---|---|
板厚さ | 0.1mm~3.0mm | 銅の厚さ | 0.33oz~2oz |
サイズ | 1mm~500mm | サービス | OEM/DFM |
ハイライト | 4L陶磁器PCB板,1L陶磁器PCB板,4L電子工学のプリント基板 |
1L 4L陶磁器PCB板電子工学のプリント基板 プロトタイプ
EMSの電子工学のプリント基板OEMプロトタイプ習慣陶磁器PCB
私達の利点:
(1) PCBの製造業およびPCBアセンブリの10+年の経験
(2) ISO9001、IATF16949、ULの承認およびRoHS
(3) PCBの設計、速回転プロトタイピング、部品の調達、SMT及びによ穴アセンブリのためのワンストップ解決、
(4)機能テスト、エンクロージャ アセンブリ。
(5)テスト サービスのフル レンジ:BGAのための回路テスト、X線および機能テストの視覚資料そしてAOIの点検、
(6)私達はSMT& PCBアセンブリ、多層PCB、FPC、堅屈曲、HDI PCB、LEDアルミニウムPCB、インピーダンス コントロール パネル、高周波PCBの、盲目の及び埋められたPCB等を製造する。

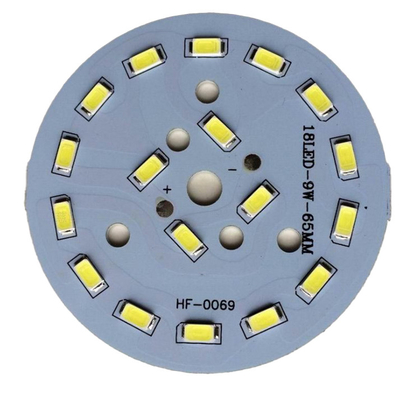

製品イメージ:
指定:
陶磁器PCB | 特別なTech。 | |
原産地 | 中国 |
1.Silver回路
|
銘柄 | CRT | |
適用区分 | 、自動、産業のデータ通信、消費者医学 | |
層の計算 | 1-4L | |
材料 | のSU、ガラス陶磁器 | |
板厚さ | 0.2mm~3.0mm | |
銅の厚さ | 0.33oz~2oz | |
サイズ | 2mm~200mm | |
Min. LW/LS (mm) | 0.2/0.2 | |
Min. Hole (mm) | 0.2 | |
はんだのマスク | 、黒い緑、白い… | |
表面の終わり | ENIG、OSPのImmの錫、Immの銀… | |
証明書 | RoHS/ISO9001/ISO14001 | |
サービス | OEM/DFM |
FAQ:
Q1:いかにPCBsの質を確かめるか。
A1:私達のPCBsは飛行調査テストを含む200%テストすべて、EテストまたはAOIである。
Q2:あなたの証明書は何であるか。
A2:IATF16949、ISO14001、ULのRoHSのレポート。私達は顧客の要求に基づいて原料のレポートを提供してもいい。
Q3:調達期間は何であるか。
A3:サンプルは2-4仕事日を、大量生産必要とする7-10仕事日を必要とする。それはファイルおよび量によって決まる。
A4:私達の情報およびファイル秘密を保つか。
A4:顧客のための秘密を保つことは私達の工場の基本原則である。 私達はあなたとのNDAに署名してもいい。
