図式的なGerber電子PCBのデザイン・サービスSMTの破片の処理

起源の場所 中国
ブランド名 CRT
証明 ISO9001/ISO14001/IATF16949
モデル番号 CRT-SJ-008
最小注文数量 1部分
価格 USD 1.31 ~ USD2.12/piece
パッケージの詳細 真空パック+Carton箱
受渡し時間 5-8仕事日
支払条件 T/T
供給の能力 50000 PC/月

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
PCBの最高のサイズ 350x350mm PCBの最低のサイズ 32x32mm
PCBの最低の厚さ 0.2mm 最低ギャップ 0.5mm
最低BGA 0.2mm 最高の構成のサイズ 55mmx55mmx15mm
ハイライト

Gerber PCBのデザイン・サービス

,

SMT注文PCBのデザイン・サービス

,

SMTのプリント基板の設計

メッセージ
製品の説明

図式的なGerber電子PCBのデザイン・サービスSMTの破片の処理



シンセンの高速注文PCB図式的なGerber電子PCBのデザイン・サービス



プリント基板

1-30の層



指定:

工程能力 私達は次のサービスを提供する
PCBの最高のサイズ 550x450mm

1. HDI PCBのサンプル、大量生産PCBAのサンプル、大量生産


2. SMTの破片の処理


3. 差込式の処理


4. 溶接の後


5. PCBAの半仕上げプロダクト生産


6. 機械アセンブリ

PCBの最低のサイズ 30x30mm
PCBの最低の厚さ 0.2mm
PCBの形 無制限
single-sided/両面を支えるためにかどうか はい
最低の構成のサイズ 201
構成の高さ 0.2-25mm
最低ギャップ 0.5mm
最低BGA 0.2mm
最高の構成のサイズ 55mmx55mmx15mm
SMTパッチの部品のタイプ SOPのSOT、QFN、QFP、BGAの結合
コネクターを取付けること可能なそれはある はい
それははんだ付けされる波である場合もあるかどうか はい



他のサービス

PCBの設計、PCB +BOMのクローン、PCBアセンブリ(SMTのすくい…)

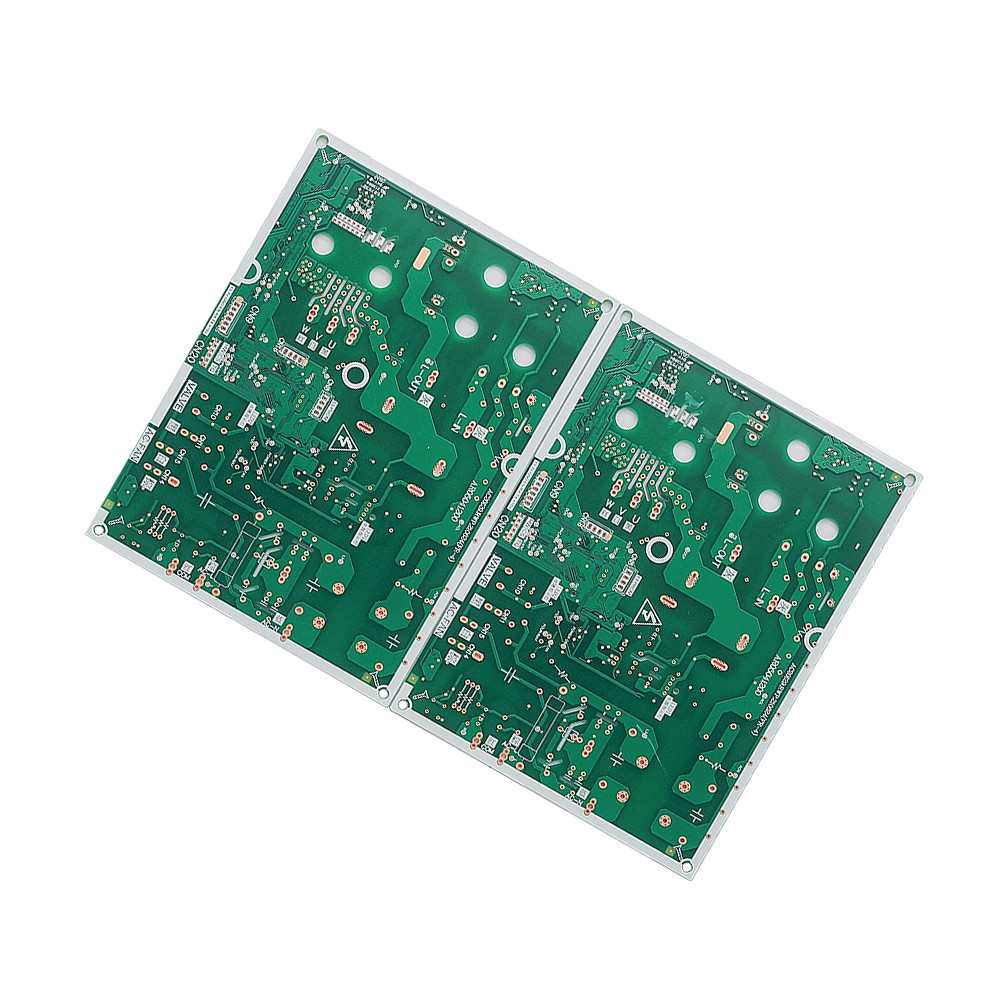

製品イメージ:

図式的なGerber電子PCBのデザイン・サービスSMTの破片の処理 0
