多層力銀行PCBモジュールの電子工学のプリント基板

起源の場所 中国
ブランド名 CRT
証明 ISO9001/IATF16949/ISO14001/UL
モデル番号 CRT二重016
最小注文数量 10部分
価格 USD 0.1~1.5/Piece
パッケージの詳細 真空パック+Carton
受渡し時間 14
支払条件 T/T
供給の能力 1000000

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
タイプ FR4サーキット ボード 層の計算 2Laye
Matierial FR4/CEM 1/CEM 3/POLYIMILD/PTFE/ROGERs 板厚さ 0.6~10.0mm
銅の厚さ Hoz~8oz はんだのマスク 、緑、黄色い、黒い青い、白い…
表面処理 ENIG、OSP、HASLのImmの錫、Immの銀… 証明書 ISO9001、ISO14001、IATF16949、UL
製品タイプ OEM PCB Mannufacturer 適用区分 、自動、医学産業、データ通信の、Comsumer
ハイライト

多層力銀行PCBモジュール

,

FR4力銀行PCB回路

,

0.6mmの電子工学のプリント基板

メッセージ
製品の説明

多層力銀行PCBモジュールの電子工学のプリント基板



力銀行モジュール注文PCBの充電器PCBの注文の電子工学のプリント基板の工場多層PCBアセンブリ



質及びOTDターゲット

不平の率のための質の目的

バッチによって≤0.1%、

量≤200PPM;

量(自動車) ≤50PPM;

◎総内部スクラップの率:FPC≤3.0%;
◎配達の率時間通りに:

正常なFPCのための≥95%、
自動車FPCのための100%。

◎速い回転配達
プロトタイプ:最も速く48時間から7日

大量生産:最も速く5から14日



利点
1)私達は30層多層PCBのHDIの仕事まで二重側面からのPCBをする。
2)他の製造者からの繰り返しの順序があり、Intechに移りたいと思えば私達は工具細工の自由に受け入れてもいい。
3)優秀な質および専門職業的業務を除いて、私達はまた私達の顧客のPCBを保護するのに真空密封のパックで乾燥性があるパック及び湿気の表示器を使用するようにあらゆる細部、例えばパッケージを支払う。
4)材料:私達にまた在庫でFR4 TG135/TG158/TG180の正常な材料が、持っているFR1/FR2/FR3/CEM1/CEM3/ロジャース アルロンISOLAをある。
5)適用範囲が広い、すぐに顧客のためのフィードバック常に。
6)すぐに提供はより少なくそして4時間、私達が1hourの内で提供してもいい上の緊急な照会である。



証明書

ULの保険業者の実験室の証明書

ISO9001品質システムの証明書

ISO14001環境システム証明書

IATF16949自動車証明書

ISO13485医療診断書

TL9000電気通信は証明する

IPCのトレーナーIPCのCITの証明書



指定:

多層PCB
特別な技術
適用区分:
、自動、産業のデータ通信、消費者医学
1.Impedance

2.Via詰物

3.PFH、Backdrill

4.Mix終わり

5.Cave

6.heatsink

7.ENEPIG
層の計算:
4~50L
材料:
FR4 (Tg130~Tg170)
板厚さ(mm):
0.6mm~10.0mm
銅の厚さ(oz):
Hoz~3oz
サイズ(mm):
5mm~1200mm
Min. LW/LS (mm):
0.1/0.1
Min. Hole (mm):
0.25
はんだのマスク:
、緑、黄色い、黒い青い、白い…
表面の終わり:
ENIG、OSP、HASLのImmの錫、Immの銀…
証明書:
RoHS/ISO9001/ISO14001
サービス:
OEM/DFM



先端技術

Min/L/W:3/3ミル

インピーダンス制御±10%

板厚さのためのMAXのアスペクト レシオ対穴あけ工具サイズの15:1

表面処理:HASLの金張り、Immersuinの金、Immersuinの錫、液浸の銀、金指、OSP



高度装置



はんだののりのジェット機 X線 AOI
波のはんだ付けすること 退潮 X線のカウンター
表面の待根山 オンラインAOI MY-500
SPI



なぜ私達を選びなさいか。
私達の利点:
1.Supportはカスタマイズした
- 電子部品のgobal独立したディストリビューター
- 歓迎OEM、ODM。
- さまざまな要求を満たすいろいろなチャネル
殆んどは非常に競争価格の在庫にある
2.質:
- 原物:100%の新しく、元の工場パッキング。Rohs。大きさは、時代遅れ改装しない。
3。不良ののため:
- 初めに、プロダクトはmanaufacturerによって厳密な品質管理システムで作り出される。
- ある不完全なバッチ プロダクトのために、私達は工場にそれらを送り、あなたに送り直すまたは私達は実質の状態を論議してもいい。



製品イメージ:

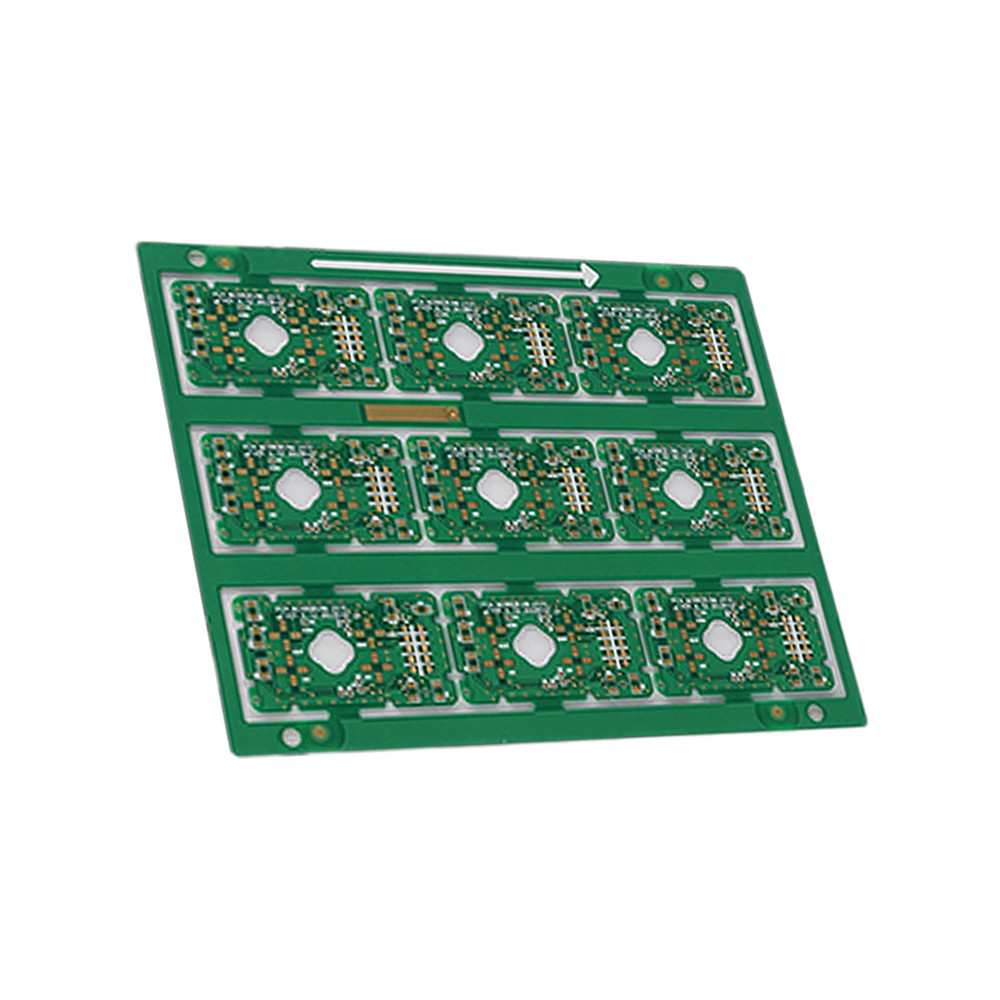

多層力銀行PCBモジュールの電子工学のプリント基板 0

FAQ

Q1:どんなサービスがあるか。
私達はRD、PCBの製作、SMT、最終組立て、テストおよび他の付加価値サービスを含むターンキー解決を提供する。
Q2:あなたのPCB/PCBAサービスの主要なプロダクトは何であるか。
私達のPCB/PCBAサービスは医学を含む企業のため主に、の、家電メーターで計る/測定エネルギー自動車である。
Q3:Intechは工場または貿易会社であるか。
Intechは中国及び米国両方の中国そしてSMTアセンブリ工場にあるPCBの工場が付いている工場である。
Q4:私達は生産の間に質を点検してもいいか。
はい、私達は隠れることを何もの各工程で開き、透明である。私達は私達の工程を点検するために顧客を歓迎し、家で点検する。
Q5:私達はいかに第三者が私達の設計を見るようにするべきではない私達の情報を保障してもいいか。
私達は顧客の側面の地方特有の法によってNDAの効果および約束に署名して喜んで高い機密のレベルで顧客データを保つである。

Q6:Intechは何をカスタマイズされたPCBの順序のための必要性か。

PCBの順序を置くとき、顧客はGerberまたはPCBファイルを提供する必要がある。正しいフォーマットのファイルがなければ、プロダクトと関連しているすべての細部を送ることができる。

Q7:Intechは何をカスタマイズされたPCBA順序のための必要性か。

PCBA順序を置くとき、私達にGerberまたはPCBファイルおよびBOMのリストを提供する必要がある。
