多層電源の厚いフィルムPCBの顧客用製造

試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x表面処理 | ENIG、OSP、HASLのImmの錫、Immの銀… | サービス | OEM EMS ODM |
---|---|---|---|
証明書 | ISO9001/ISO14001/TS16949/ROHS | 材料 | FR4、メタル・ベースCEM1 |
はんだのマスク | 、緑、白い黒い、赤い… | テスト サービス | 100%のEテスト |
ハイライト | 電源の厚いフィルムPCB,ODMの厚いフィルムPCB,厚いフィルム顧客用PCB |
多層電源の厚いフィルムPCBの顧客用製造
中国の顧客用多層電源PCBの製造Pcba
私達の主要なサービス:
1. PCBの開発および設計;
2. 1からの32の層(堅いPCB、適用範囲が広いPCB、Ceramci PCB、アルミニウムPCB)へのPCBの製造業;
3. PCBのクローン;
4. 構成の調達;
5. PCBアセンブリ;
6. 顧客のためのプログラムを書きなさい;
7. PCB PCBAテスト。
指定:
二重サイドPCB
|
特別な技術
|
|
原産地:
|
中国
|
1.Silver回路
2.Silver TH 3.High Risitor
4.Couldは円形の表面にある
|
銘柄:
|
CRT
|
|
適用区分:
|
、自動、産業のデータ通信、消費者医学
|
|
層の計算:
|
1~32の層
|
|
材料:
|
FR4 (Tg130~Tg170)
|
|
板厚さ(mm):
|
0.2mm~3.0mm
|
|
銅の厚さ(oz):
|
0.33oz~2oz
|
|
サイズ(mm):
|
2mm~500mm
|
|
Min. LW/LS (mm):
|
0.2/0.2
|
|
Min. Hole (mm):
|
0.2
|
|
はんだのマスク:
|
、緑、黄色い、黒い青い、白い…
|
|
表面の終わり:
|
ENIG、OSP、HASLのImmの錫、Immの銀…
|
|
証明書:
|
RoHS/ISO9001/ISO14001
|
|
サービス:
|
OEM/DFM
|

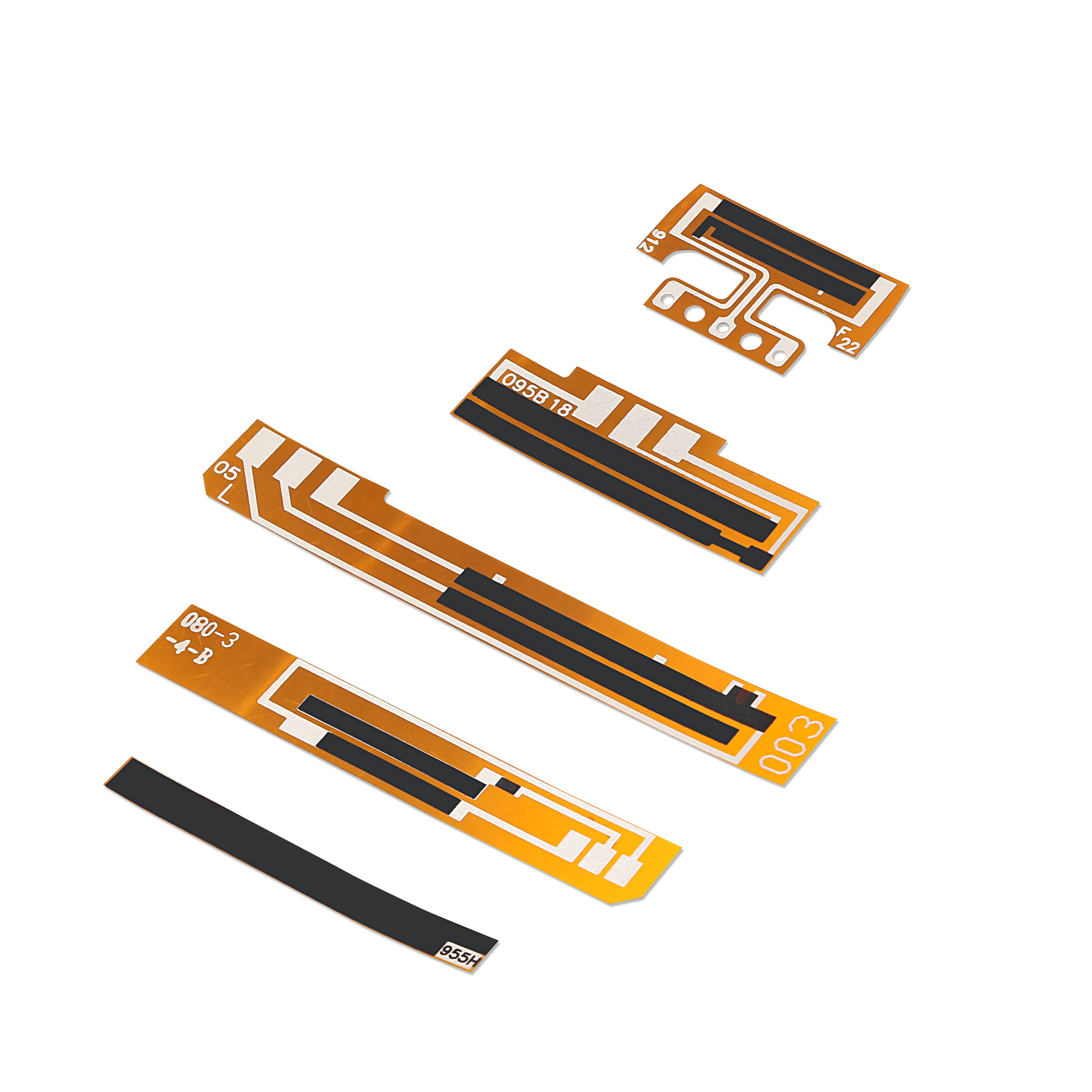

製品イメージ:
適用:
コミュニケーション
従来の通信機器、FTTP、VOIP、マルチメディア サービス、データ網およびITインフラストラクチャ プロダクト、無線下部組織プロダクト、電力増幅器、ディバイダーおよびコンバイナー、高い発電のトランジスター、等。
消費者
コンピュータ、テレビ、カメラ、デジタル ビデオ レコーダー(DVR)、手持ち型プロダクト、LED、等。
上限の計算および貯蔵
高性能コンピュータおよびサーバー、本体システムおよび貯蔵装置、記憶、等。
医学
磁気共鳴イメージ投射(MRI)、コンピュータ断層撮影(CT)、緊急状態応答の電気的除細動の単位、忍耐強い監視、implantable装置、ロボティック外科システム、生物測定学および診断装置、等。
適用範囲が広い容積アセンブリ代わり:
- プロトタイプPCBアセンブリ
- 少量、高い組合せPCBアセンブリ
- 大量PCBアセンブリ
- 託された及び部分的なPCBアセンブリ
- 完全なターンキーPCBアセンブリ
- ケーブル及びワイヤー馬具アセンブリ
- 箱の造りアセンブリ サービス
